Описание

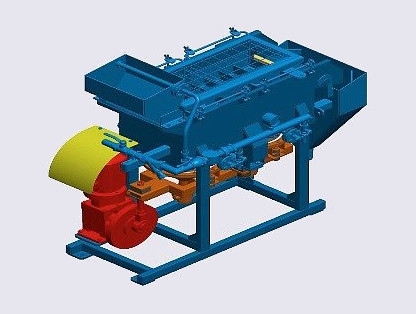

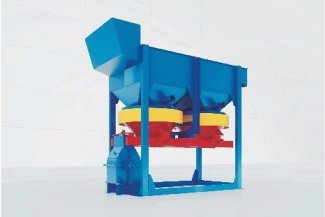

Отсадочная диафрагмовая машина МОД-0,2 предназначена для гравитационного обогащения в водной среде песков россыпей и измельченных руд цветных металлов и алмазов.
Привод машины осуществлен от мотор-редуктора, скорость вращения которого можно регулировать в необходимых пределах с помощью частотного преобразователя. Камеры машины выполнены съемными для удобства обслуживания. Решёта в камерах изготавливаются в двух вариантах: сварное щелевое, либо штампованное. Машина оснащена системой подачи подрешетной воды. Возможно оснащение загрузочным бункером с брызгалом, сливным бункером и ограждением, ограничивающим доступ в камеры машины.
Технические характеристики
| Наименование показателя, ед. измерения | Величина |
|---|---|
| Производительность по исходному питанию*, т/ч (м3/ч), не более | 0,9 (0,45) |
| Максимальная крупность материала, мм | 8 |
| Рабочая площадь решет, м2, не более | 0,2 |
| Количество камер, шт | 2 |
| Частота хода конусов, мин, в пределах | 180...360 |
| Максимальная длина конусов,мм | 21 |
| Установленная мощность электродвигателя, кВт, не более | 0,75 |
| Удельный расход электроэнергии кВт ч/т | 0,83 |
| Габаритные размеры, мм, не более | |
| - длина | 1185 |
| - ширина | 590 |
| - высота | 1165 |
| Масса, кг, не более | 203 |
*Производительность соответствует наибольшей крупности питания, зависит от плотности различных материалов, их формы, доли мелких фракций в питании, степени концентрации
Комплектность поставки
|
Номер п/п |
Наименование изделия |
Единица измерения |
Количество |
|---|---|---|---|
|
|
Рама с двумя камерами |
шт. |
1 |
|
|
Диафрагмы |
шт. |
2 |
|
|
Конуса |
шт. |
2 |
|
|
Кривошипно-шатунный механизм |
шт. |
1 |
|
|
Электродвигатель |
шт. |
1 |
|
|
Приводной ремень |
шт. |
2 |
|
|
Техническая документация (РЭ, паспорт) |
комплект |
1 |
