Описание
Трафареты дражные металические используются для разделения и дезинтеграции золотосодержащих песков в шлюзах (колодах) различных промприборов и драг.
Различают трафареты для шлюзов глубокого наполнения ШГН, сократительных шлюзов мелкого наполнения СШМН, шлюзов мелкого наполнения лестничного вида.
Технические характеристики

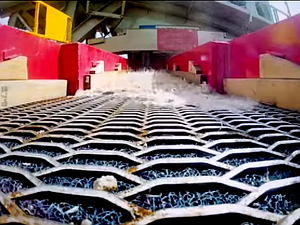

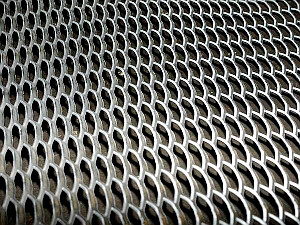

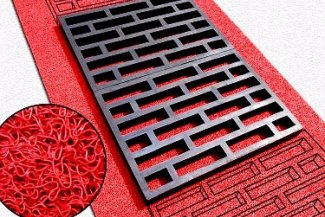

ПВЛ (просечено-высечной лист)
Данный тип дражных трафаретов представляет собой металлические листы, имеющие сквозные просечки заданной формы и размера, выполненные в определенной последовательности.
Изготавливаются из ПВЛ406 или ПВЛ306 стали Ст3пс5.
№ п/п |
Крупность материала | Тип шлюза | Вид трафарета | Ширина шлюза, мм | Ширина трафарета, мм | Длина трафарета, мм | Тип ковра, название трафарета |
---|---|---|---|---|---|---|---|
1 | 12 | ШМН | Просеч | 1000 | 985 | 800 | ТП366/12 |
![]() |
![]() |
Марка | Толщина заготовки, мм | Толщина перемычки (подача), мм | Размеры ячеи (в*ш) | Шаг ячеи, мм | Толщина сетки, мм | Размер вытяжки, мм | Вес 1м2 |
---|---|---|---|---|---|---|---|
306 | 3 | 6 | 25х64,3 | 90 | 12,4 | 12,5 | 10,2 |
406 | 4 | 6 | 25х62,2 | 90 | 16,3 | 12,5 | 12,7 |

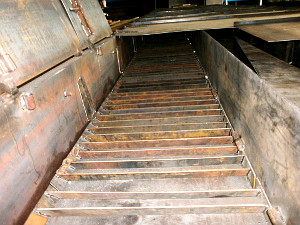

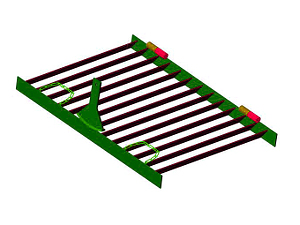

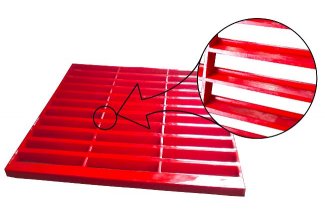

Лестничные
Высокие ребра данной модели, выполненны как одно целое с дражным ковром и позволяют создать максимально благоприятный режим работы шлюза, образуя турбулентные завихрения в потоке которые способствуют концентрации частиц драгоценных металлов в ячейках дражного ковра.
№ п/п | Крупность материала | Тип шлюза | Вид трафарета | Ширина шлюза, мм | Ширина трафарета, мм | Длина трафарета, мм | Шаг, мм | Угол наклона полки | Ширина полки, мм | Тип ковра, название трафарета |
---|---|---|---|---|---|---|---|---|---|---|
1 | 80 | ШГН | Лестничный | 750 | 735 | 1000 | 75 | 57 | 70 | ТЛ362/80 |
2 | 80 | ШГН | Лестничный | 1000 | 985 | 800 | 75 | 57 | 70 | ТЛ366/80 |
3 | 70 | ШГН | Лестничный | 750 | 735 | 1000 | 65 | 57 | 60 | ТЛ362/70 |
4 | 70 | ШГН | Лестничный | 1000 | 985 | 800 | 65 | 57 | 60 | ТЛ366/70 |
5 | 50 | ШГН | Лестничный | 750 | 735 | 1000 | 45 | 57 | 60 | ТЛ362/50 |
6 | 50 | ШГН | Лестничный | 1000 | 985 | 800 | 45 | 57 | 50 | ТЛ366/50 |
7 | 20 | СШМН | Лестничный | 750 | 735 | 1000 | 18 | 53 | 20 | ТЛ362/20 |
8 | 20 | СШМН | Лестничный | 1000 | 985 | 800 | 18 | 53 | 20 | ТЛ366/20 |
![]() |
![]() |
Гнутая полка
№ п/п |
Крупность материала |
Тип шлюза |
Вид трафарета |
Ширина шлюза, мм |
Ширина трафарета, мм |
Длина трафарета, мм |
Шаг, мм |
Угол наклона полки |
Ширина полки |
Тип ковра, название трафарета |
1 | 80 | ШГН | Гнутая полка | 1000 | 985 | 800 | 70 | 60 | 90 | ТЛГ366/80 |
2 | 80 | ШГН | Гнутая полка | 750 | 735 | 1000 | 70 | 60 | 90 | ТЛГ366/80 |

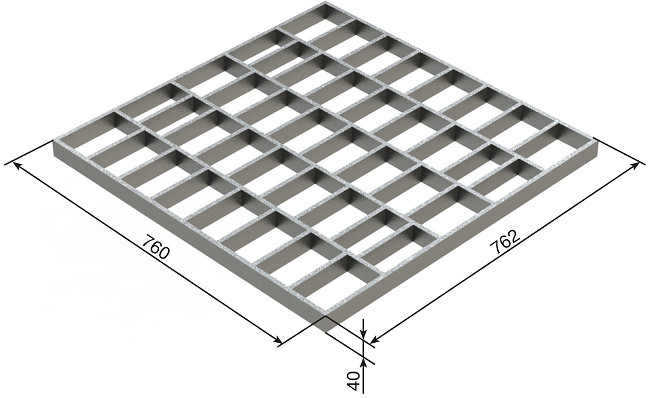

Трафарет металлический дражный
